一、設備總述

1.1 名稱、型號

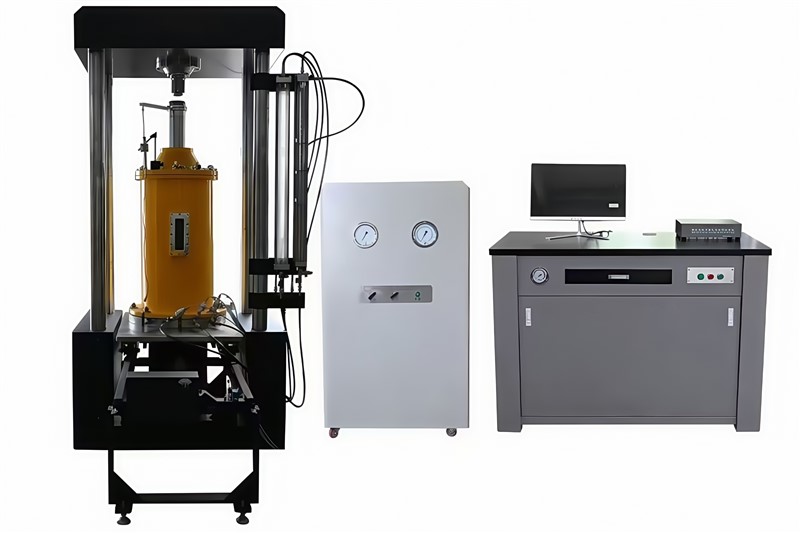

名稱：粗顆粒土三軸壓縮試驗機

型號：SDSS-30

1.2 執行標準

GB/T 50123-2019《土工試驗方法標準》

1.3 功能總述

本產品用于試驗分析粗粒土在三種不等應力條件下的應力應變關系、變形與強度特性。

1.4 技術參數

試驗尺寸： Φ300×600mm

載荷架形式：四立柱

最大軸向荷載：1500KN

最大軸向行程：250mm

軸向變形速率：0.1～30mm/min

軸向油缸直徑： Φ320mm

周圍壓力：0.1-3.0MPa（水穩定施加）

反壓力：0.1-3.0MPa

穩壓誤差： ± 1%FS

位移傳感器量程：0～150mm（分辨率：0.01mm）

壓力傳感器量程：0～1000KN（分辨率：0.01KN）

體變管容積：2000ml（體變分辨率：10ml）

伺服泵控：（使用伺服電機控制油泵轉速：節能靜音）

液壓系統使用油液46號抗磨液壓油  70L

使用電源：AC 220V 50HZ （總功率：≤2KW）

主機尺寸：1300×1000×2650mm

主機控制柜尺寸：1350×630×860mm

圍壓反壓控制柜尺寸：1000×600×1780mm

主機總重量：約 5 .5 噸

試驗室高度不能低于4米

二、基本原理

該設備機械部分主機采用剛性四立柱框架式、試樣壓力室、剛柔復合型加載裝置、 自動 三向可調節液壓數控壓力、位移穩定系統主成。大主應力 S1 方向為剛性承載版?zhèn)鬟f載荷， 中主應力 S2 方向為半剛性可壓縮承載版加載，小主應力為 S3 方向采用水壓柔性加載，試 樣為圓柱體。

自動控制及數據采集部分由工業控制計算機，PLC 控制器，信號放大、調理系統，伺服 電機驅動控制器，伺服電機減速器，以及控制軟件、采集控制軟件和數據處理軟件等組成。

三、主要功能特點

1、本試驗機采用我公司伺服泵控工作時噪音低、能耗低，同時可以長期工作。

2、可按任意設定加載過程，根據應力或應變控制方式進行三向獨立加載。

3、具有計算機自動控制、采集及數據處理系統。

4、配有試驗設備自動控制軟件。

5、配有試驗數據自動采集處理軟件。

6、配有數據成果處理分析軟件。
