一、設備總述

1.1 名稱、型號

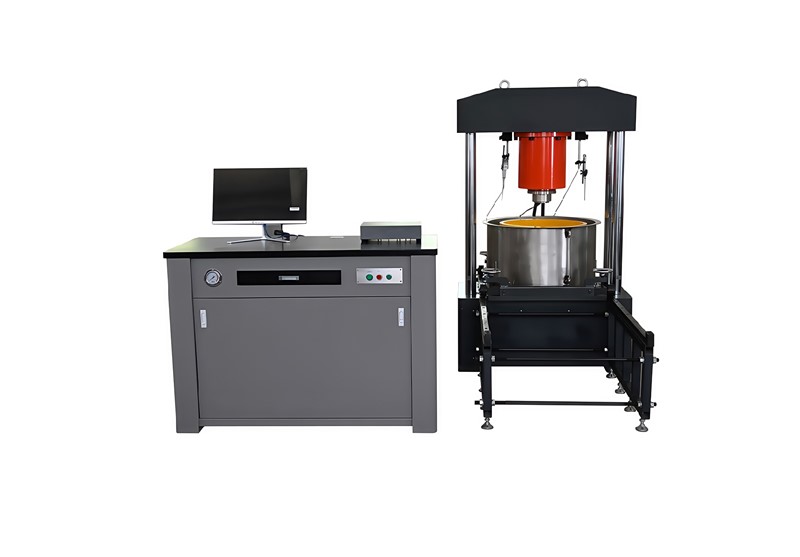

名稱：粗顆粒土固結試驗機

型號：SDSS-50

1.2 執行標準

GB/T 50123-2019《土工試驗方法標準》

1.3 功能總述

用于測定粗顆粒土變形和壓力（或孔隙比和壓力）的關系、變形與時間的關系，以便計算土的壓縮系數、壓縮指數、體積壓縮系數、壓縮模量、固結系數及先期固結壓力，適用于粒徑不大于60mm 的粗顆粒土。

1.4 技術參數

試件尺寸: φ504.6×300(標配)

試件容器面積:2000cm

軸向壓力:700KN，

精度:0.01KN

軸向行程:150mm

油缸直徑: φ250mm

穩壓精度: ±0.5%FS

最大應力: 3.5MPa

位移量程:0～100(2 支位移傳感器)

分辨率:0.01

輔助提升裝置:最大提升質量:1000kg

伺服泵控：（使用伺服電機控制油泵轉速：節能靜音）

電源電壓:AC 220V 50Hz

總功率:1.5KW

主機尺寸：1100×720×1650mm

主控制柜尺寸:1350×630×860mm

總質量：約 2 . 2  噸

二、產品特點

2.1 使用伺服電機控制油泵轉速：節能靜音。

2.2 抽出式滑軌，可將固結容器抽出,使之與負荷加載平臺分離并進行試樣填裝，使試樣 的填裝操作更加方便。

2.3 電   腦    一   體    機 ，可聯網，計算機可控制調試試驗過程，使試驗 操作更加方便，試驗讀數實時顯示在計算機上，并可完成讀數的儲存以及自動生成時間平方 根曲線、時間對數曲線，讀數更加直觀。

三、試樣準備

3.1 按規程有關規定制備土樣，取制備好的土樣拌勻均分為 2~3 份，注意勿使粗粒集中。

3.2 將帶套環的固結容器內壁涂一層潤滑脂，安放在放有透水板的底盤上，容器下墊以 墊塊，透水板上放一層濾紙，分層均勻裝料，粘質粗顆粒土用擊實法，無粘性粗顆粒土用振 動法，將試樣分層壓實至要求的干密度，除去套環，整平表面，其上放一層濾紙，順次放透 水板和傳壓板。

四、操作規程

4.1 通過滑軌，將固結容器從負載加載平臺處抽出，至固結容器完全與負荷加載平臺分 離，打開固結容器，按本章節中<五、試樣準備>中內容進行試樣填裝，填裝好后再通過滑軌 將裝有試樣的固結容器推回到負載加載平臺內，使至位與負載加載平臺的中心位置。

4.2 將飽和裝置連結供水裝置，無粘性粗顆粒土試樣用水頭飽和。

4.3 開啟計算機與粗粒土固結儀控制器，進入主計算機與粗粒土固結儀控制器主界面。

 4.4 使用粗粒土固結儀控制器施加 3~5kpa 的預壓力，使試樣與儀器各部之間接觸良好， 將點擊粗粒土固結儀控制器主界面中的“力值清零 ”按鈕和“變形清零 ”按鈕，使各數值回 歸零點或初始讀數。

4.5 數值歸零后，點擊粗粒土固結儀控制主界面，進入試驗設置 界面，在試驗設置界面內輸入試驗所需加荷序列，加荷等級一般為 50、100、200、400、 800kpa......，最后一級加壓應大于涂層實際壓力 100~200kp；

4.6 在粗粒土固結儀控制器主界面中點擊“開始試驗 ”，試驗過程中，加荷序列顯示在 粗粒土固結儀控制器主界面下側，并且試驗過程中試件加荷壓力會顯示為紅色。

4.7 數據的讀取，試驗過程中所需讀取的數據均通過傳感器直接顯示并儲存在計算機中， 并根據實時數據在電腦主界面上自動生成時間平方根曲線和時間對數曲線。

4.8 試驗結束后，在此通過滑軌拉出固結容器，排除保水箱中的水，將試樣從容器內推 出，取代表性試樣測定試驗后含水率，如要了解顆粒破碎情況，應對全部試樣進行顆粒分析試驗

五、注意事項

5.1 試樣填裝好后，固結容器應推回到加荷負載平臺正中心位置，使加荷試驗過程中， 加荷能全部作用到固結容器上。

5.2 試樣如需飽和，對無粘性粗顆粒土試樣，宜用水頭飽和，對粘質粗顆粒土試樣，宜 用真空飽和。

5.3 試驗開始前應對固結容器施加 3~5kpa 的預壓力，使試樣與儀器各部之間接觸良好， 并調整數據清零。
